LMG611

Schnittstellen

Leistungsfähige Schnittstellen

Ausgezeichnete Konnektivität durch USB3.0, Gigabit-Ethernet, RS232, CAN und DVI

Fernbedienung

LMG Remote

Die PC-Software LMG Remote ermöglicht die einfache Fernbedienung des LMG600 von einem Windows-PC aus. Da diese Software dem eigentlichen Messgerät bis ins Detail nachempfunden ist, lässt sich das LMG600 auch per PC wie gewohnt bedienen, ohne Umdenken und Einarbeitungszeit.

Synchronisation

Auf verschiedene Frequenzen synchronisieren

Plug ’n’ Measure

Komfortable Inbetriebnahme ohne Risiko der Fehlkonfiguration

Obwohl das LMG600 eine unübertroffene Dynamik sowohl im Spannungs- als auch im Strombereich bietet, gibt es immer wieder Anwendungen mit außergewöhnlichen Anforderungen an die Messbereiche. Gleich, ob es sich hierbei um Ströme von mehreren Hundert Ampere oder Spannungen von mehreren Kilovolt handelt, ZES ZIMMER hat auch hier eine passende Antwort parat. Wir stellen ein breites Angebot an Strom- und Spannungssensorik bereit, das perfekt auf das Präzisions-Leistungsmessgerät LMG600 abgestimmt ist und die Messbereiche des Gerätes um das nötige Maß erweitert. Die Sensoren unserer „Plug ’n’ Measure“-Reihe sind mit einem Bussystem ausgestattet, welches eine automatische Konfiguration des LMG600 ermöglicht. Hierbei werden alle wichtigen Kenngrößen wie der exakte Skalierungsfaktor, die Laufzeitkompensationsgröße, das letzte Justierdatum und der Sensortyp automatisch durch das Leistungsmessgerät ausgelesen und bei den Messungen berücksichtigt. Darüber hinaus werden die Sensoren aktiv vom LMG600 mit Strom versorgt, so dass ein gesondertes Netzteil entfallen kann. Durch „Plug’n Measure“ ist eine Fehleinstellung durch den Anwender ausgeschlossen und es können die bestmöglichen Messergebnisse erzielt werden. Aus Benutzersicht ist kein Unterschied zwischen direkter und sensorgestützter Messung wahrnehmbar. Natürlich lassen sich auch andere handelsübliche Sensoren zusammen mit dem LMG600 einsetzen.

Flexible Filter

Signalfilter nach Frequenz, Typ und Charakteristik frei einstellbar

Harmonische

Oberschwingungen und Zwischenharmonische bis zur 1000. Ordnung (2000. Ordnung über die Schnittstelle), normgemäß nach EN61000-4-7

Qualitätskontrollen

Alle ZES ZIMMER Leistungsmessgeräte der Serie LMG, die Stromsensoren der Serie PCT und die Spannungssensoren der Serie HST werden vor Auslieferung sorgfältig getestet, justiert und kalibriert und unterliegen strengen Qualitätskontrollen.

Kalibrierung

12 Monate garantiertes Kalibrierintervall für niedrige Wartungskosten und optimale Geräteverfügbarkeit

Kostenloses Kalibrierprotokoll bei Erstauslieferung inklusive

LMG611-Typen

Für jede Aufgabenstellung der passende Geräte-Typ:

• LMG611-A: 0,025 % Genauigkeit, bis 10 MHz
• LMG611-B: 0,07 % Genauigkeit, bis 500 kHz
• LMG611-C: 0,04 % Genauigkeit, bis 10 kHz

Exakte Signallaufzeit

Genaue Messungen dank minimaler Laufzeitunterschiede

Die zur Verbesserung des Wirkungsgrades eingesetzten schnell schaltenden Halbleiter moderner Frequenzumrichter verursachen extrem steile Spannungsflanken. Die daraus resultierenden kapazitiven Ströme beanspruchen die Lager und die Isolation der Motoren – dies kann zu vorzeitigem Ausfall führen. Motorfilter (z.B. du/dt-Filter) dämpfen die Spannungssteilheit, erzeugen aber selbst Verlustleistung durch das Einschwingen mit den filtereigenen Frequenzen (typischerweise

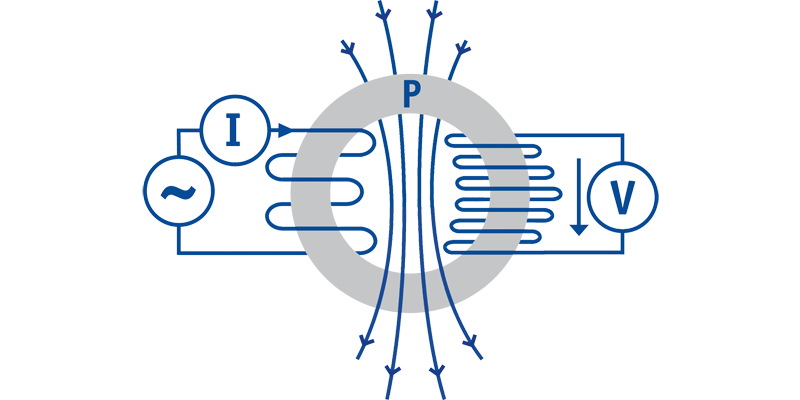

> 100 kHz). Die hohe Bandbreite und die kleine Laufzeitdifferenz zwischen Strom und Spannung des LMG600 ermöglichen äußerst genaue Verlustleistungsmessungen an den Filtern bei diesen Frequenzen, auch in Längsmessungen mit kleinem cos ϕ. Dies gilt auch für Leistungsmessungen bei hohen Bandbreiten von bis zu 10 MHz. Diese erfordern, dass die Strom- und Spannungskanäle auf kleinste Laufzeitunterschiede ausgelegt sein müssen. Beim LMG600 sind es weniger als 3 ns; dies entspricht bei 50 Hz einem Winkelfehler <1 μrad. Das Gerät ist daher für die Verlustleistungsmessung bei kleinen Phasenwinkeln für Transformatoren, Drosseln, Kondensatoren und Ultraschallgebern bestens geeignet. Hierfür sind keine Optionen oder Abgleiche notwendig, die Geräte genügen dieser Messaufgabe bereits in der standardmäßigen Einstellung bei Werksauslieferung voll. Bei Messungen an Schaltungen höchster Leistung werden in der Regel Strom- und Spannungsmesswandler verwendet. Der Phasenwinkel dieser Wandler kann über das Laufzeitmenü korrigiert und dadurch die Messgenauigkeit verbessert werden.

Kontinuität

Lückenlose Datenerfassung

Im Zuge der strengeren Überwachung von Verbrauch und Wirkungsgrad elektrischer Geräte werden kontinuierlich neue Normen und Verfahren (z.B. SPECpower_ssj2008, IEC 62301) geschaffen, um einen objektiven Vergleich der Produkte verschiedener Hersteller zu ermöglichen. Ob es sich dabei um Arbeitsplatzrechner, Server oder Haushaltsgeräte handelt, ist für das Prinzip unerheblich: Es handelt sich stets um die Langzeitbewertung der Leistungsaufnahme unter Berücksichtigung aller relevanten Betriebszustände. Die Unterschiede zwischen Minimallast - z.B. im Standby-Betrieb - und Vollast können dabei beträchtliche Größenordnungen annehmen, was die präzise Erfassung sehr anspruchsvoll gestaltet (siehe auch Applikationsbericht Nr. 102 „Messung der Standby-Leistung und der Energieeffizienz“). Die Messungen müssen dabei teilweise über mehrere Stunden durchgeführt werden und dürfen dennoch keinerlei Lücken aufweisen. Durch die Auswahl eines ausreichend großen Messbereichs lassen sich Bereichswechsel und die unweigerlich damit einhergehenden Datenverluste vermeiden. Die hohe Grundgenauigkeit des LMG600 sichert dabei auch an der unteren Grenze eines Bereichs ein exaktes Messergebnis.

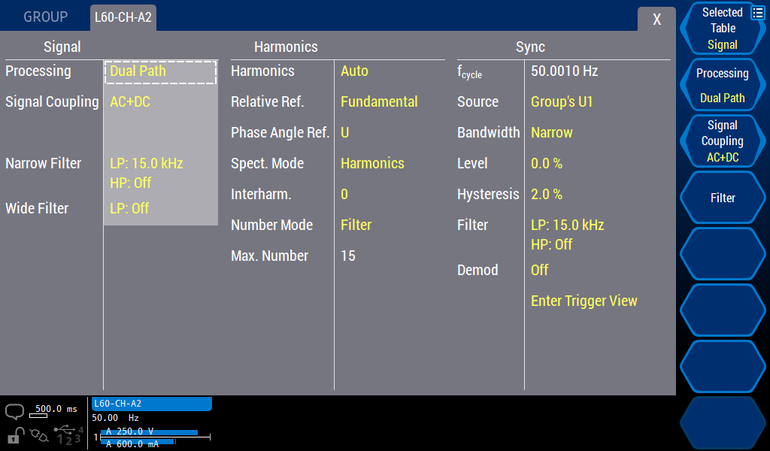

DualPath

Simultanes Messen in zwei Bandbreiten dank DualPath - keine Kompromisse, keine Zweifel

Bei Leistungsmessgeräten herkömmlicher Bauart durchläuft ein Signal zunächst eine analoge Aufbereitung, deren Ausgangswerte von einem A/D-Wandler digitalisiert und dann weiterverarbeitet werden. Das resultierende Signal kann dann entweder über die volle Bandbreite gemessen, oder aber mit Anti-Aliasing-Filtern behandelt werden, um z.B. als Grundlage für eine FFT oder weiterer digitaler Filterung zu dienen. Durch die Beschränkung auf einen A/D-Wandler in gängigen Geräten müssen zwangsweise Nachteile in Kauf genommen werden. Wird mit aktiviertem Filter gemessen, um Aliasing bei der FFT zu vermeiden, gehen die Breitbandwerte verloren. Bei abgeschaltetem Filter müsste streng genommen auf die FFT verzichtet werden. Wird die FFT ohne Anti-Aliasing-Filter bei Messung über die volle Bandbreite trotzdem durchgeführt, ist die Güte der berechneten Werte fragwürdig. Ein Aliasing-Fehler von z.B. 50 % würde natürlich schnell erkannt, eine Abweichung von 0,5 % könnte jedoch unbemerkt bleiben. Schließlich kann zwischen Messungen mit und ohne Filter hin- und hergewechselt werden, die Gültigkeit dieser Ergebnisse ist jedoch ebenfalls zweifelhaft, da von einer zeitlichen Unveränderlichkeit des Signales ausgegangen werden müsste, die in der Praxis so kaum gegeben ist. Außerdem ist dieses Verfahren äußerst zeitaufwändig.

Letztlich handelt es sich also bei allen dargestellten Messmethoden um unbefriedigende Kompromisse. Aus diesem Grunde hat ZES ZIMMER die Signalaufbereitung grundlegend neu gestaltet und die DualPath-Architektur entwickelt. Die analoge Seite entspricht der herkömmlicher Messgeräte, die anschließende digitale Weiterverarbeitung wurde jedoch revolutioniert. Die Messgeräte der LMG600-Familie verfügen als erste Leistungsmessgeräte in jedem Strom- und Spannungskanal über zwei A/D-Wandler in zwei unabhängigen Signalpfaden. Einen für die ungefilterte Messung des Breitband-Signales, und einen weiteren für das schmalbandige Signal am Ausgang des Anti-Aliasing-Filters. Durch die parallele Weiterverarbeitung der digitalisierten Abtastwerte erhält der Anwender Zugriff auf beide Messungen desselben Signales, ohne Alias-Effekte zu riskieren. Dieses einzigartige Verfahren vermeidet alle Nachteile vergangener Ansätze und garantiert genaueste Ergebnisse in kürzester Zeit.
