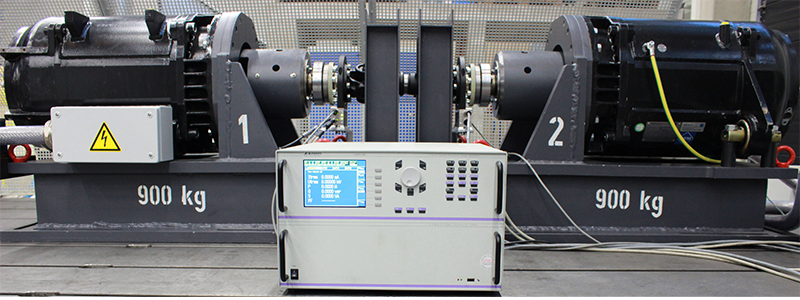

LMG500

Präzision

Extrem hohe Messgenauigkeit

von 0,015 % vom Messwert + 0,01 % des Messbereichsendwertes bei 45-65 Hz

Kontinuität

Lückenlose Datenerfassung

Im Zuge der strengeren Überwachung von Verbrauch und Wirkungsgrad elektrischer Geräte werden kontinuierlich neue Normen und Verfahren (z.B. SPECpower_ssj2008, IEC 62301, EN50564) geschaffen, um einen objektiven Vergleich der Produkte verschiedener Hersteller zu ermöglichen. Ob es sich dabei um Arbeitsplatzrechner, Server oder Haushaltsgeräte handelt, ist für das Prinzip unerheblich: Es handelt sich stets um die Langzeitbewertung der Leistungsaufnahme unter Berücksichtigung aller relevanten Betriebszustände. Die Unterschiede zwischen Minimallast - z.B. im Standby-Betrieb - und Vollast können dabei beträchtliche Größenordnungen annehmen, was die präzise Erfassung sehr anspruchsvoll gestaltet (siehe auch Applikationsbericht Nr. 102 „Messung der Standby-Leistung und der Energieeffizienz“). Die Messungen müssen dabei teilweise über mehrere Stunden durchgeführt werden und dürfen dennoch keinerlei Lücken aufweisen. Durch die Auswahl eines ausreichend großen Messbereichs lassen sich Bereichswechsel und die unweigerlich damit einhergehenden Datenverluste vermeiden.
Die hohe Grundgenauigkeit des LMG500 sichert dabei auch an der unteren Grenze eines Bereichs ein exaktes Messergebnis. Auf jedem Messkanal wird wird mit 3 MSamples/s eine absolut lückenlose Abtastung mit Auswertung alles Abtastwerte ermöglicht.

Harmonische

Harmonische Analyse mit LMG-CONTROL

Die Spektralanalyse der Ströme und Spannungen von DC bis 1 MHz wird unterstützt durch die ZES ZIMMER Anwendungssoftware LMG-CONTROL. Die Ergebnisse können auch als Tabellendaten exportiert werden.
Die harmonische Analyse ist durch LMG-CONTROL bis 1 MHz möglich, wobei die Grundfrequenz durch den Anwender im Bereich von 0,07 Hz bis 1 MHz bestimmt werden kann. Die Bordnetze moderner Großraumflugzeuge verwenden Frequenzen von bis zu 800 Hz. Für diese Stromversorgungen sind grundlegende Normen wie EUROCAE ED-14D und ABD0100.1.8 zur Definition der Grenzwerte geschaffen worden. Dazu müssen Grundfrequenzen von 360 Hz bis 800 Hz im Bereich bis zu 150 kHz nach ihren Oberschwingungen beurteilt werden.

Harmonische Analyse mit ZES ZIMMER Software LMG-CONTROL

Einfache Bedienung

Einfache Bedienung und sinngefällige Darstellung der Messwerte

Allgemeine Einstellungen, hier am Beispiel der Stern-Dreieck-Umrechnung

Unabhängige Einstellung von Synchronisations- und Messpfadfiltern

Wahl der Eingangsbuchsen, der Skalierung und des Messbereichs

Ergebnisdarstellung in mehreren numerischen und graphischen Formaten

• Statuszeile über allen Menüs
• Messwertanzeigen für ein oder vier Leistungsmesskanäle, wahlweise mit sechs oder 20 Werten, ab 40 Werten mit Rollbalken
• Globale Einstellungen
• Zwei unabhängige Filtersätze zur Aufbereitung der Synchronisierung und des Messsignals
• Manuelle oder automatische Messbereichseinstellung

Statuszeile zur Übersicht der laufenden Messung

Messwertanzeige mit sechs Werten

Messwertanzeige mit 20 Werten

Oszilloskopansicht für Kurvenformen	Plotdiagramm (Trendanzeige)
Zeigerdiagramm	Parallele Darstellung von Oberschwingungen im Balkendiagramm

Scripting

Scripting für automatisierte Berechnungen

Scripting gibt dem Anwender die Möglichkeit, eigene Berechnungen durchzuführen und sie in einer eigenen Anzeige darzustellen. Das Script kann dabei im Gerät selbst erstellt werden. Dazu kann eine PS/2-Tastatur angeschlossen werden, oder das Script wird komfortabler auf einem PC geschrieben und mit LMG-CONTROL übertragen.

Als Beispiel sei eine Messung an magnetischen Werkstoffen genannt. Mit dem Erregerstrom I und der Magnetisierungsspannung U an der Sensorwicklung ergeben sich direkt die Kernverluste ohne die Kupferverluste. Aus dem Gleichrichtwert der Sensorspannung U – ein Maß für die Spannungszeitfläche und damit für den induzierten Fluss –, dem Erregerstrom I und den geometrischen Kerndaten, sind beispielsweise die Kennlinien P (Bpk) und Bpk (Hpk) ermittelbar. Siehe auch die Applikationsberichte Nr. 108 „Programmer’s Guide“ und Nr. 109 „Messunsicherheit am Frequenzumrichter“.

Anschaltung

Scripteditor

Kundenspezifisches Menü mit Messergebnissen

Synchronisation

Leistungsmesskanäle in Gruppen mit gruppeneigener Synchronisierung

Acht Leistungsmesskanäle, die synchron mit je 3 MSamples/s abgetastet werden, stehen zur Verfügung mit
• einem parallel geschalteten zweiten Gerät oder
• dem 8-Kanal-Kompaktgerät LMG500-8.

Alle Strom-und Spannungspfade der Leistungsmesskanäle sind gegeneinander und gegen Erde isoliert. Dies ermöglicht ein gestaltungsfreies Messen an den verschiedensten Leistungsmessapplikationen. Die Kanäle 1-4 (Gerät 1) können in die Gruppen A und B, die Kanäle 5-8 (Gerät 2) in die Gruppen C und D nach obenstehender Tabelle aufgeteilt werden. Jede Gruppe kann auf ein gruppeneigenes Signal synchronisiert werden. Die Synchronisierung mit einem externen Signal oder über „line“ ist ebenfalls möglich. Die Einstellung der Gruppen A und B auf bestimmte Schaltungsarten erfolgt unabhängig von der Einstellung der Gruppen C und D. Die 4 Gruppen ermöglichen 4 unabhängige Analysen.

Ereignis-Trigger

Option Ereignis-Triggerung (Best.-Nr. L50-O5)

Gesetzte Triggerbedingungen werden im Hintergrund des normalen Messmodus bewertet. Bei erfüllter Triggerbedingung wird die Scope-Darstellung mit 50 % Pre-/Post-Trigger „eingefroren“ (Anzeige „Finish“ in der Statuszeile). Die Messung als solche läuft aber lückenlos weiter, mit Auswertung aller Abtastwerte. Für die Abtastwerte u, i, p aus beliebigen Messkanälen können vier Triggerbedingungen (T1, T2, T3, T4) definiert und logisch verknüpft werden. Eine Triggerbedingung kann sein, dass ein Wert über oder unter einem Grenzwert oder innerhalb/außerhalb eines Fensters liegt, für eine Ereignisdauer von 330 ns bis 10 s. Die schnelle Abtastung erfasst alle Spitzen und Einbrüche. Die bis zu 2 Millionen zum Ereignis gehörenden Abtastwerte können über die Datenschnittstelle übermittelt und mit externer Software weiterverarbeitet werden.

Konditionierung der Ereignis-Triggerung

Stern-Dreieck

Umrechnung von Außenleiter- in Phasenspannungen und Bestimmung der Wirkleistung

Bei einem 3-Phasen-3-Leiter-System sindnur die Außenleiterspannungen U12, U23, U31 und die Leiterströme I1, I2, I3 für eine Messung zugänglich. Mit Hilfe der Stern-Dreieck-Umrechnung können die Außenleiterspannungen in die nicht zugänglichen Phasenspannungen umgerechnet und die zugeordneten Wirkleistungen bestimmt werden. In Analogie können die Leiterströme in die „verketteten“ Ströme umgerechnet werden. Aus den so berechneten Werten können alle weiteren Größen wie z.B. die Oberschwingungen abgeleitet werden. Verzerrungen und Asymmetrien von Netz oder Verbrauchern werden korrekt berücksichtigt. Die Benutzung eines externen künstlichen Sternpunktes wird hierdurch überflüssig, ein solcher kann jedoch bei Bedarf jederzeit angeschlossen werden, wenn die damit verbundenen Nachteile (z.B. erhöhte Verlustleistung) in Kauf genommen werden.

Schnittstellen

Leistungsfähige Schnittstellen

Ausgezeichnete Konnektivität durch USB, Ethernet, RS232 und IEEE488.2

Garantie

Alle ZES ZIMMER Leistungsmessgeräte der Serie LMG, die Stromsensoren der Serie PCT und die Spannungssensoren der Serie HST werden vor Auslieferung sorgfältig getestet, justiert und kalibriert und unterliegen strengen Qualitätskontrollen. ZES ZIMMER garantiert für die Dauer von 24 Monaten ab Erstauslieferung, dass diese Produkte keine Mängel aufgrund von Material- oder Herstellungsfehlern aufweisen.

Garantiebedingungen
