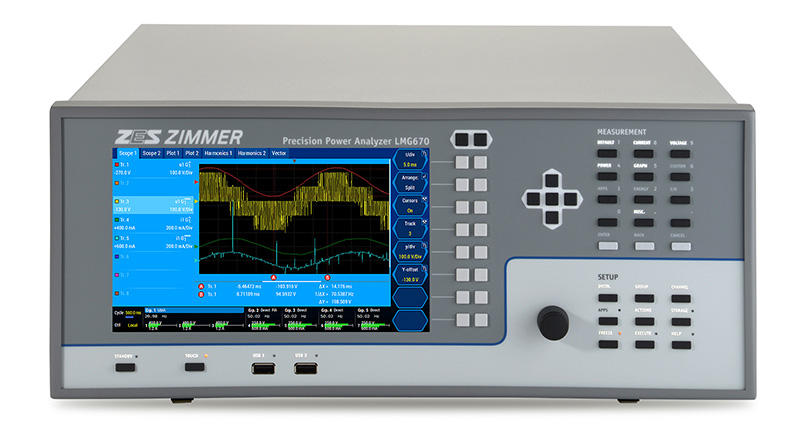

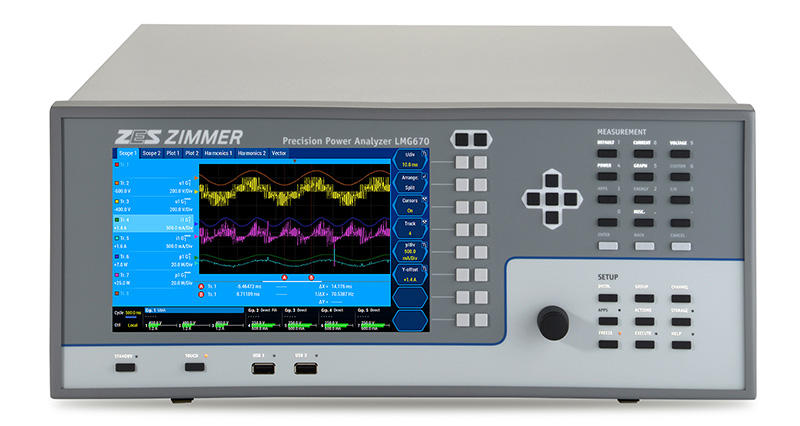

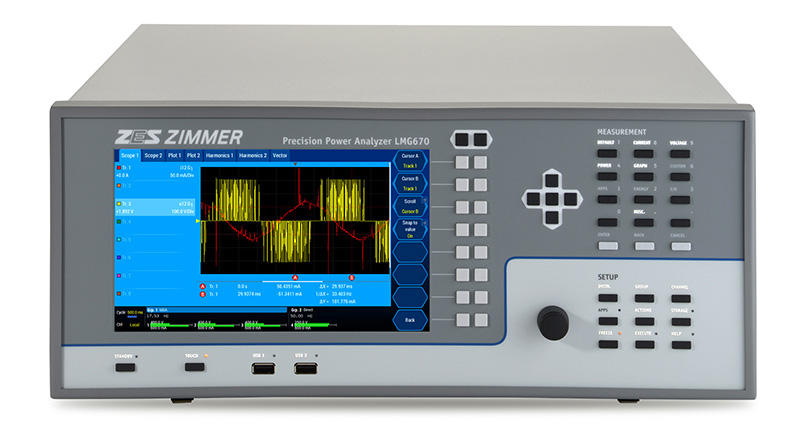

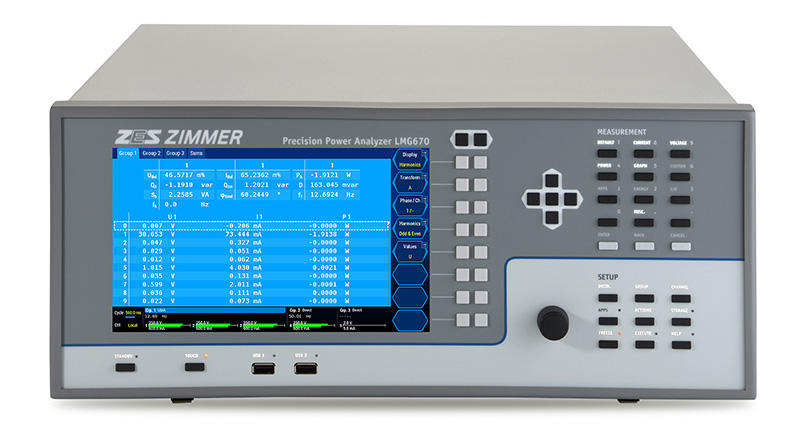

LMG670

Flexibilität

Für jede Applikation die richtige Kanalkombination

Konfiguration mit 1 bis 7 Leistungsmesskanälen (alternativ 6 Kanäle und Prozess-Signal-Schnittstelle)
Nachrüstung von Kanälen möglich!

	Leistungsmessung an Umrichter-/Motor-Kombination mit Zwischenkreis
	Leistungsmessung an Umrichter-/Motor-Kombination 3-phasig
	Umrichter mit Zwischenkreis 1-phasiger Eingang 3-phasiger Ausgang
	Umrichtermessung 1-phasiger Eingang 3-phasiger Ausgang
	Leistungsmessung an Dreiphasenmotoren
	Wirkungsgradmessung an Netzteilen
	Erfassung von Kernverlusten

A/B/C-Kanäle

Für jede Aufgabenstellung der passende Kanaltyp:

• A-Kanal: 0,025 % Genauigkeit, bis 10 MHz
• B-Kanal: 0,07 % Genauigkeit, bis 500 kHz
• C-Kanal: 0,04 % Genauigkeit, bis 10 kHz

Plug ’n’ Measure

Komfortable Inbetriebnahme ohne Risiko der Fehlkonfiguration

Obwohl das LMG600 eine unübertroffene Dynamik sowohl im Spannungs- als auch im Strombereich bietet, gibt es immer wieder Anwendungen mit außergewöhnlichen Anforderungen an die Messbereiche. Gleich, ob es sich hierbei um Ströme von mehreren Hundert Ampere oder Spannungen von mehreren Kilovolt handelt, ZES ZIMMER hat auch hier eine passende Antwort parat. Wir stellen ein breites Angebot an Strom- und Spannungssensorik bereit, das perfekt auf das Präzisions-Leistungsmessgerät LMG600 abgestimmt ist und die Messbereiche des Gerätes um das nötige Maß erweitert. Die Sensoren unserer „Plug ’n’ Measure“-Reihe sind mit einem Bussystem ausgestattet, welches eine automatische Konfiguration des LMG600 ermöglicht. Hierbei werden alle wichtigen Kenngrößen wie der exakte Skalierungsfaktor, die Laufzeitkompensationsgröße, das letzte Justierdatum und der Sensortyp automatisch durch das Leistungsmessgerät ausgelesen und bei den Messungen berücksichtigt. Darüber hinaus werden die Sensoren aktiv vom LMG600 mit Strom versorgt, so dass ein gesondertes Netzteil entfallen kann. Durch „Plug’n Measure“ ist eine Fehleinstellung durch den Anwender ausgeschlossen und es können die bestmöglichen Messergebnisse erzielt werden. Aus Benutzersicht ist kein Unterschied zwischen direkter und sensorgestützter Messung wahrnehmbar. Natürlich lassen sich auch andere handelsübliche Sensoren zusammen mit dem LMG600 einsetzen.

Custom Menü

Die GUI, die Sie schon immer wollten…

… in weniger als 20 Minuten

Zeigen Sie nur das an, was Sie wirklich benötigen, so dass es Ihnen hilft Ihre Aufgabe am effizientesten zu lösen:

• Arrangieren Sie alle relevanten Größen in einer Ansicht
• Mischen Sie grafische und numerische Daten um bedeutungsvolle Ansichten zu schaffen
• Kombinieren Sie Resultate von verschiedenen Messkanälen und Gruppen
• Reichern Sie Messdaten mit abgeleiteten Informationen an
• Integrieren Sie Ihr Corporate Design durch Einbindung Ihres Logos und anderer grafischer Elemente

Schnittstellen

Leistungsfähige Schnittstellen

Ausgezeichnete Konnektivität durch USB2.0, Gigabit-Ethernet, RS-232 und DVI/VGA

Stern-Dreieck

Umrechnung von Außenleiter- in Phasenspannungen und Bestimmung der Wirkleistung

Bei einem 3-Phasen-3-Leiter-System sindnur die Außenleiterspannungen U12, U23, U31 und die Leiterströme I1, I2, I3 für eine Messung zugänglich. Mit Hilfe der Stern-Dreieck-Umrechnung können die Außenleiterspannungen in die nicht zugänglichen Phasenspannungen umgerechnet und die zugeordneten Wirkleistungen bestimmt werden. In Analogie können die Leiterströme in die „verketteten“ Ströme umgerechnet werden. Aus den so berechneten Werten können alle weiteren Größen wie z.B. die Oberschwingungen abgeleitet werden. Verzerrungen und Asymmetrien von Netz oder Verbrauchern werden korrekt berücksichtigt. Die Benutzung eines externen künstlichen Sternpunktes wird hierdurch überflüssig, ein solcher kann jedoch bei Bedarf jederzeit angeschlossen werden, wenn die damit verbundenen Nachteile (z.B. erhöhte Verlustleistung) in Kauf genommen werden.

Kalibrierung

12 Monate garantiertes Kalibrierintervall für niedrige Wartungskosten und optimale Geräteverfügbarkeit

Kostenloses Kalibrierprotokoll bei Erstauslieferung inklusive

Garantie

Alle ZES ZIMMER Leistungsmessgeräte der Serie LMG, die Stromsensoren der Serie PCT und die Spannungssensoren der Serie HST werden vor Auslieferung sorgfältig getestet, justiert und kalibriert und unterliegen strengen Qualitätskontrollen. ZES ZIMMER garantiert für die Dauer von 24 Monaten ab Erstauslieferung, dass diese Produkte keine Mängel aufgrund von Material- oder Herstellungsfehlern aufweisen.

Garantiebedingungen

Harmonische

Oberschwingungen und Zwischenharmonische bis zur 400. Ordnung, normgemäß nach EN61000-4-7

Prozess-Signale

Prozess Signal Schnittstelle (PSI)

(optional) Drehzahl-/Drehmomentsensoreingänge per Menü auf alle Signalarten
frei konfigurierbar (analog, Frequenz als RS422, TTL oder HTL)

Flexible Filter

Signalfilter nach Frequenz, Typ und Charakteristik frei einstellbar

Synchronisation

Auf bis zu 7 verschiedene Frequenzen gleichzeitig synchronisieren

Fernbedienung

LMG Remote

Die PC-Software LMG Remote ermöglicht die einfache Fernbedienung des LMG600 von einem Windows-PC aus. Da diese Software dem eigentlichen Messgerät bis ins Detail nachempfunden ist, lässt sich das LMG600 auch per PC wie gewohnt bedienen, ohne Umdenken und Einarbeitungszeit.

Kontinuität

Lückenlose Datenerfassung

Im Zuge der strengeren Überwachung von Verbrauch und Wirkungsgrad elektrischer Geräte werden kontinuierlich neue Normen und Verfahren (z.B. SPECpower_ssj2008, IEC 62301) geschaffen, um einen objektiven Vergleich der Produkte verschiedener Hersteller zu ermöglichen. Ob es sich dabei um Arbeitsplatzrechner, Server oder Haushaltsgeräte handelt, ist für das Prinzip unerheblich: Es handelt sich stets um die Langzeitbewertung der Leistungsaufnahme unter Berücksichtigung aller relevanten Betriebszustände. Die Unterschiede zwischen Minimallast - z.B. im Standby-Betrieb - und Vollast können dabei beträchtliche Größenordnungen annehmen, was die präzise Erfassung sehr anspruchsvoll gestaltet (siehe auch Applikationsbericht Nr. 102 „Messung der Standby-Leistung und der Energieeffizienz“). Die Messungen müssen dabei teilweise über mehrere Stunden durchgeführt werden und dürfen dennoch keinerlei Lücken aufweisen. Durch die Auswahl eines ausreichend großen Messbereichs lassen sich Bereichswechsel und die unweigerlich damit einhergehenden Datenverluste vermeiden. Die hohe Grundgenauigkeit des LMG600 sichert dabei auch an der unteren Grenze eines Bereichs ein exaktes Messergebnis.

Exakte Signallaufzeit

Genaue Messungen dank minimaler Laufzeitunterschiede

Die zur Verbesserung des Wirkungsgrades eingesetzten schnell schaltenden Halbleiter moderner Frequenzumrichter verursachen extrem steile Spannungsflanken. Die daraus resultierenden kapazitiven Ströme beanspruchen die Lager und die Isolation der Motoren – dies kann zu vorzeitigem Ausfall führen. Motorfilter (z.B. du/dt-Filter) dämpfen die Spannungssteilheit, erzeugen aber selbst Verlustleistung durch das Einschwingen mit den filtereigenen Frequenzen (typischerweise
> 100 kHz). Die hohe Bandbreite und die kleine Laufzeitdifferenz zwischen Strom und Spannung des LMG600 ermöglichen äußerst genaue Verlustleistungsmessungen an den Filtern bei diesen Frequenzen, auch in Längsmessungen mit kleinem cos ϕ. Dies gilt auch für Leistungsmessungen bei hohen Bandbreiten von bis zu 10 MHz. Diese erfordern, dass die Strom- und Spannungskanäle auf kleinste Laufzeitunterschiede ausgelegt sein müssen. Beim LMG600 sind es weniger als 3 ns; dies entspricht bei 50 Hz einem Winkelfehler <1 μrad. Das Gerät ist daher für die Verlustleistungsmessung bei kleinen Phasenwinkeln für Transformatoren, Drosseln, Kondensatoren und Ultraschallgebern bestens geeignet. Hierfür sind keine Optionen oder Abgleiche notwendig, die Geräte genügen dieser Messaufgabe bereits in der standardmäßigen Einstellung bei Werksauslieferung voll. Bei Messungen an Schaltungen höchster Leistung werden in der Regel Strom- und Spannungsmesswandler verwendet. Der Phasenwinkel dieser Wandler kann über das Laufzeitmenü korrigiert und dadurch die Messgenauigkeit verbessert werden.
